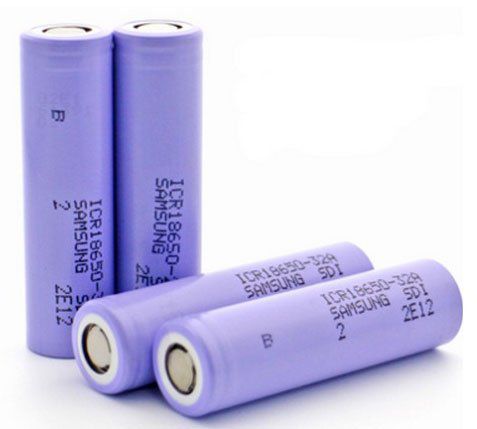

Pin Lithium-ion (hay pin Li-ion) là loại pin được sử dụng rất nhiều trong các thiết bị như điện thoại di động, máy tính xách tay, xe điện …
Khác với pin nikel, pin Li-ion đắt tiền hơn nhưng bù lại số lần sạc xả gấp 3 lần so với ắc quy khi sử dụng cho xe điện, nó có tuổi thọ dài hơn, khối lượng nhẹ hơn, thể tích nhỏ hơn và cho phép nạp với tốc độ nhanh hơn rất nhiều. Do bản chất hóa học đặc biệt nên pin Li-ion có quy trình sạc riêng, không giống các loại ắc quy hay pin nikel khác.
Tổng quan về quá trình sạc pin Lithium-ion
Sạc ổn dòng: Trong quá trình sạc ổn dòng, dòng điện được giữ không đổi, thông thường bằng C/2-C (trong đó, C là dung lượng [Ah] của ắc quy). Dòng điện sạc càng lớn, quá trình sạc ổn dòng càng ngắn nhưng quá trình sạc ổn áp sẽ càng dài; tuy vậy, tổng thời gian sạc cả 2 giai đoạn thường không quá 3h. Đồng thời, dòng điện lớn sẽ làm tăng nhiệt độ của pin. Trong quá trình sạc cần theo dõi nhiệt độ sát sao vì nhiệt độ quá cao sẽ có thể làm cho ắc quy bốc cháy hoặc phát nổ.
Thông thường, nhiệt độ không nên vượt quá 450C. Một số pin Li-ion sử dụng công nghệ Lithium-Ferro-Phophat (LiFePO4) có thể đẩy nhiệt độ khi sạc lên đến 600C. Nếu sử dụng bộ sạc nhanh (quick charge) chỉ thực hiện bơm dòng ổn định vào ắc quy (sạc ổn dòng) do đó, giới hạn về nhiệt độ lớn hơn đồng nghĩa với việc dòng điện sạc lớn hơn hay thời gian sạc nhanh sẽ ngắn hơn.
Sạc ổn áp: Trong chế độ sạc ổn áp, điện áp sạc thường được giữ không đổi bằng 4,2V/cell. Do dung lượng của pin phục hồi dần, sức điện động của nó tăng lên làm cho dòng điện giảm dần. Khi dòng điện giảm về nhỏ hơn 3%C, chế độ sạc ổn áp kết thúc. Lúc này, dung lượng pin đạt khoảng 99%.Trong quá trình sạc ổn dòng, điện áp trên 2 đầu cực ắc quy tăng dần. Khi điện áp đạt bằng sức điện động của pin lúc đầy, bộ sạc kết thúc quá trình sạc ổn dòng và chuyển sạc chế độ sạc ổn áp. Toàn bộ thời gian sạc ổn dòng thường kéo dài tối đa khoảng 1h (tùy thuộc vào dung lượng còn lại ban đầu của pin). Kết thúc quá trình sạc ổn dòng, dung lượng pin đã phục hồi được khoảng 70%.
Trong nhiều trường hợp (quick-charge) người ta có thể đem sử dụng ngay (phương pháp “charge-and-run”). Điều này mặc dù làm giảm bớt thời gian sạc đồng thời làm cho thiết kế của bộ sạc đơn giản hơn rất nhiều nhưng mặt khác sẽ làm giảm tuổi thọ pin. Để đảm bảo tuổi thọ của pin theo đúng thông số nhà sản xuất đưa ra, người ta thường phải tiến hành cả giai đoạn sạc ổn áp – thường mất thời gian hơn rất nhiều so với giai đoạn sạc ổn dòng.
Khác với pin nikel hoặc acid-chì, pin Li-ion không cần và không được phép duy trì áp sạc sau khi pin đã đầy (dòng điện sạc giảm nhỏ hơn 3%C) vì tính chất của Lithium-ion không cho phép over-charge; nếu vẫn cố over-charge có thể sẽ làm nóng ắc quy và gây ra nổ. Ngoài ra, theo các chuyên gia, không nên sạc pin Li-ion vượt quá 100% dung lượng vì như vậy sẽ làm giảm tuổi thọ của ắc quy. Vấn đề này sẽ được làm rõ ở phần tiếp theo.
Nếu pin được sạc đầy, sau khi ngừng sạc, điện áp hở mạch của pin sẽ giảm dần về mức ổn định khoảng 3,6 – 3,9V/cell. Trái lại, nếu chỉ sạc nhanh (sạc ổn dòng) thì sau khi ngừng sạc, điện áp pin sẽ giảm sâu hơn về khoảng 3,3 – 3,5V.
Do pin Lithium-ion cũng có tính chất tự phóng điện khi không sử dụng (self-discharge) nên trong một số trường hợp, để điền đầy pin, ngoài việc sử dụng quá trình ổn dòng, ổn áp, người ta thường kết hợp thêm kỹ thuật sạc xung ngắn.
Chẳng hạn, khi áp ắc quy đạt 4,2V/cell, quá trình sạc sẽ dừng ngay. Lúc này, điện áp pin sẽ giảm dần; khi điện áp pin giảm còn 4,05V/cell hệ thống sạc lại tiếp tục đóng áp sạc 4,2V/cell vào để tiếp tục quá trình sạc áp.
Việc đóng cắt như vậy sẽ được diễn ra liên tục. Nhờ vậy, điện áp pin sẽ được giữ ổn định trong khoảng 4,05 – 4,2V/cell, do đó, làm pin được nạp sâu hơn, tránh được hiện tượng over-charging và kéo dài tuổi thọ pin.
Vấn đề Over-charging ắc quy Lithium-ion

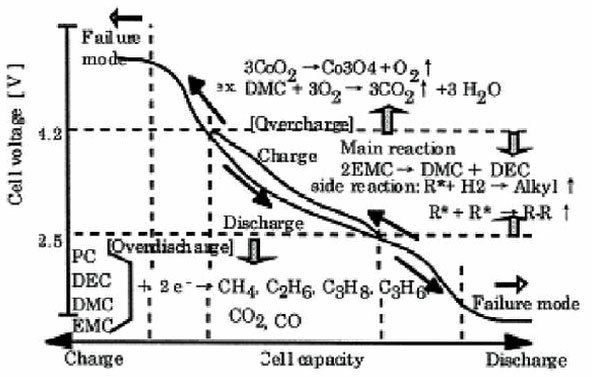

Thông thường, pin Li-ion chỉ nên hoạt động (sạc/xả) ở vùng điện áp được thiết kế (dưới 4,2V/cell). Tuy nhiên, trong một số trường hợp, khi pin đã đầy mà vẫn bơm dòng điện vào, điện áp pin sẽ dâng lên cao hơn 4,3V. Lúc này, ắc quy gọi là bị over-charging.
Khi ở điện áp pin nằm ngoài vùng làm việc an toàn (trên 4,2V/cell hoặc dưới 2,5V/cell) hoạt động của nó trở nên không ổn định. Các lớp Lithium Metallic sẽ hình thành trên cực dương trong khi cực âm sẽ bị oxi hóa mạnh làm giảm tính ổn định và sản sinh ra khí CO2 bên trong pin làm áp suất trên trong pin sẽ tăng lên. Thông thường, để an toàn, bộ sạc cần phải ngừng sạc ngay khi áp suất trong cell đạt 200psi.
Nếu bộ sạc không có chức năng theo dõi và bảo vệ áp suất lớn, do khí CO2 không ngừng sinh ra, áp suất pin sẽ tiếp tục tăng, đồng thời nhiệt độ pin cũng tăng nhanh. Khi áp suất đạt khoảng 500psi, lúc này nhiệt độ pin đạt khoảng 130 độ- 150 độ, lớp màng an toàn ngăn cách các cell sẽ bị đánh thủng và pin sẽ bắt đầu bốc cháy thậm chí gây nổ.
Vì vậy, trong quá trình sạc, cần tuyệt đối tuân thủ các yêu cầu về nhiệt độ và điện áp trên các cell.
Pin Li-ion nói chung không nên và không được phép xả quá sâu (over-discharge). Khi điện áp pin giảm xuống dưới 3,0V/cell, tốt nhất nên cắt pin khỏi mạch. Nếu để điện áp pin giảm xuống dưới 2,7V/cell hệ thống mạch bảo vệ của bản thân pin sẽ tự động chuyển pin sang chế độ sleep. Lúc này, pin không thể sạc lại được theo cách thông thường mà cần phải sử dụng chu trình sạc 4 giai đoạn theo sơ đồ hình 2.3. Xả pin Li-ion bị over-discharge
Trong chu trình sạc 4 giai đoạn, ngoài 2 giai đoạn sạc ổn dòng, ổn áp giống như quy trình sạc pin Li-ion thường, 2 giai đoạn Pre-charge và Activation được thêm vào để khôi phục lại hoạt động của pin.
Trước tiên, trong giai đoạn Pre-charge, pin sẽ được bơm vào một dòng điện nhỏ (5-15%C) sau đó điện áp pin được giám sát. Nếu sau một khoảng thời gian xác định (testing time), điện áp pin không tăng hoặc tăng quá chậm thì pin coi như không thể phục hồi được nữa. Trái lại nếu điện áp tăng lên trên 2,8V khi đó pin gọi là còn tốt và có thể tiếp tục sạc được. Lúc này, bộ sạc chuyển sang sạc pin trong chế độ Activation để kích hoạt trở lại hoạt động của pin.
Trong chế độ Activation, dòng điện 5-15%C tiếp tục được duy trì cho đến khi điện áp pin tăng lên trên 3V. Lúc này bộ sạc lại chuyển sang hoạt động ở chế độ sạc ổn dòng và ổn áp như bình thường.
Khi các nhà sản xuất bán pin, họ thường sạc sẵn pin đến 40% dung lượng. Tuy nhiên, sau một thời gian, do hiện thượng tự xả (self-discharge) dung lượng pin giảm dần, đồng nghĩa với việc điện áp pin giảm. Vì vậy, để tránh hiện tượng over-discharge,pin nên được bảo trì định kỳ bằng cách sạc lại sau khi để không dùng trong một thời gian dài.
Mỗi cell pin Li-ion thường có điện áp hở mạch khoảng 3,5V . Trong các hệ thống như xe điện, để cấp điện cho động cơ truyền lực chính và các thiết bị điện khác trong xe, các cell thường được mắc song song nối tiếp cho đến khi đạt được điện áp DC-Bus khoảng 200VDC trở lên.4. Vấn đề cân bằng cell (cell balancing).
Những nguyên nhân như thông số các cell do nhà sản xuất cung cấp có sai số nhất định; trong quá trình hoạt động, nhiệt độ ảnh hưởng lên mỗi cell cũng không đều nhau hay ảnh hưởng của tuổi thọ khiến tính chất của các cell không đồng đều. Có cell có điện áp cao hơn một chút, có cell có điện áp thấp hơn một chút so với các cell khác, hay nói cách khác, các cell không cân bằng với nhau.
Trong quá trình sạc, cell có điện áp cao hơn sẽ đầy trước trong khi một số cell còn lại chưa đầy. Nếu vẫn tiếp tục sạc, cell đó sẽ bị overcharge khiến nhiệt độ và áp suất tăng cao (như đã phân tích ở trên) làm giảm tuổi thọ của cả quả pin thậm chí phá hỏng cell đó. Ngược lại, trong quá trình xả, cell có điện áp thấp hơn sẽ chóng cạn hơn. Nếu vẫn tiếp tục xả sâu, cell đó sẽ bị over-discharge, làm giảm tuổi thọ pin. Khi một cell bị hỏng, thông thường ta phải thay thế toàn bộ cả hệ thống pin, bởi lẽ, nếu chỉ thay cell bị hỏng (có thể được trong một số trường hợp) thì cell mới đó vẫn có tính chất khác so với các cell còn lại, nghĩa là nguy cơ mất cân bằng (unbalance) vẫn có thể xảy ra.
Càng nhiều cell mắc nối tiếp, nguy cơ xảy ra mất cân bằng càng cao và độ tin cậy càng giảm. Các nghiên cứu đã chỉ ra rằng, nếu hệ thống pin được ghép nối bởi n cell, xác suất xảy ra mất cân bằng tăng lên gấp n lần so với chỉ 1 cell hoạt động độc lập.
Để hạn chế vấn đề này, có một số cách có thể xem xét. Trước tiên, người ta sẽ cố gắng chọn các cell có thông số tương đối đồng đều để ghép nối với nhau. Các cell sau đó sẽ được ghép nối song song nối tiếp với nhau thay vì chỉ ghép nối tiếp vì như vậy, dòng vòng chạy giữa các cell sẽ giúp cân bằng các cell với nhau (self-balacing). Sau đó, trong quá trình sử dụng, nhiệt độ phải được giám sát chặt chẽ để đảm bảo phân bố đều trên các cell.

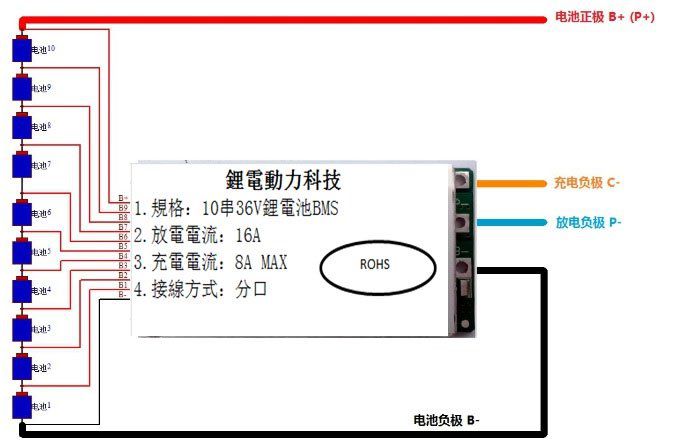

Tuy vậy, để giải quyết triệt để việc mất cân bằng áp pin Li-ion, trong các xe điện, hệ thống quản lý pin (Battery Management System – BMS) cần giám sát chặt chẽ dung lượng của mỗi cell (State of Charge – SOC). Nếu phát hiện có sự mất cân bằng, hệ thống BMS cần thực hiện các biện pháp nhất định nhằm đưa các cell về trạng thái cân bằng với nhau. Có hai cách để thực hiện việc này là cân bằng chủ động và cân bằng thụ động.
Phương pháp cân bằng chủ động sẽ chuyển bớt năng lượng từ các cell có dung lượng cao hơn vào các cell có dung lượng thấp hơn. Phương pháp này có ưu điểm giúp hệ thống cân bằng về áp và không có tổn hao do năng lượng được luân chuyển lẫn nhau giữa các cell. Tuy nhiên, thiết kế cho mỗi cell một nguồn sạc độc lập là không thực tế. Việc cân bằng áp được thực hiện tuần tự cho một hoặc một nhóm cell. Do đó, để sạc đầy cả bộ pin cần thời gian khá lớn.
Phương pháp cân bằng thụ động đơn giản hơn phương pháp cân bằng chủ động nhưng gây ra tổn hao trên điện trở. Bộ sạc cần ngắt sạc ngay khi một cell nào đó đã đầy. Sau đó, cell đã đầy sẽ được xả qua điện trở cho đến khi bằng cell thấp hơn. Sau đó, bộ sạc được tiếp tục đóng điện trở lại và chu trình lại được lặp lại cho đến khi tất cả các cell đã đầy.
Như vậy, trong quá trình sạc, ngoài việc tuân thủ đúng các quy trình sạc, bộ sạc cần phối hợp chặt chẽ với hệ thống BMS để thực hiện các kỹ thuật cell balancing nhằm điền đầy các cell, chống sự mất cân bằng giữa các cell, qua đó kéo dài tuổi thọ của cả bộ ắc quy.
Sự ảnh hưởng của nhiệt độ đến quá trình sạc pin Lithium ion
Như đã nói ở mục trên, hoạt động nạp xả của pin phụ thuộc lớn vào nhiệt độ. Nói chung, tất cả các loại pin đều có thể hoạt động trong một dải nhiệt độ khá rộng. Đối với ắc quy Li-ion, dải nhiệt độ này là từ 0C – 45C trong chế độ sạc và 0C – 60C trong chế độ xả. Một số pin dựa trên Lithium đời mới hơn như Lithi-Ferro – Phophat (LiFePO4) hoặc Li-Polimer cho phép mở rộng vùng nhiệt độ làm việc hơn một chút. Trong vùng này, tính chất của pin hầu như ổn định, hiệu suất sử dụng năng lượng cao. Nhưng ngoài vùng nhiệt độ đó, ở những nhiệt độ rất thấp hoặc rất cao, hoạt động của pin bị ảnh hưởng mạnh, các phản ứng hóa học bên trong pin diễn ra chậm lại, đồng nghĩa với dòng điện do ắc quy sinh ra hoặc hấp thu sẽ giảm đi so với khi hoạt động trong.
Đối với pin Li-ion nói chung, người ta đã chứng minh được rằng dải nhiệt độ từ 5C – 45C là dải nhiệt độ hoạt động tối ưu. Dưới 5C dòng sạc cần phải được giảm xuống và khi nhiệt độ giảm xuống dưới 0C (nhiệt độ đóng băng) cần dừng ngay quá trình sạc.
Ngược lại, ở nhiệt độ cao hơn 45C hoạt động của pin trở nên mạnh mẽ hơn, nghĩa là có có thể phóng hoặc nạp dòng điện lớn hơn dòng danh định (C). Tuy nhiên, cả 2 trường hợp (nhiệt độ quá thấp cũng như nhiệt độ quá cao) đều làm tăng nội trở pin, do đó, nếu vẫn cố gắng sạc thì sẽ làm giảm tuổi thọ pin.
Các yêu cầu khi sử dụng pin Lithium-ion
- Tắt tất cả các thiết bị nuôi bởi ắc quy cần sạc. Khi đó, hệ thống đo dòng, áp sạc sẽ cho kết quả chính xác, phản ánh đúng các thông số quá trình sạc.
- Không nên sạc khi nhiệt độ môi trường quá thấp hoặc quá cao.
- Dừng sạc ngay khi bộ nhiệt độ pin tăng cao bất thường
- Dừng sạc ngay khi dung lượng pin đạt khoảng 90 – 99%. Như vậy sẽ tốt cho pin hơn là sạc đến 100% hoặc hơn. Thông thường, các bộ sạc có đèn báo dung lượng và tự cắt khi dung lượng đạt mức 90 – 99%. Nếu không, người dùng cần theo dõi để cắt sạc. Điều này sẽ làm tăng tuổi thọ pin.
- Trước khi lưu trữ pin không sử dụng trong một thời gian dài, nên sạc trước cho nó đến khoảng 40-50% dung lượng để tránh hiện tượng over-discharge vì pin bị self-dischage.
- Không nên cố sạc pin có sức điện động dưới 2,7V/cell (đã bị over-discharge) bằng các bộ sạc thông thường (chỉ có chế độ ổn dòng và ổn áp) mà phải dùng các bộ sạc chuyên dụng (hỗ trợ đầy đủ cả 4 chế độ: Pre-charge, Activation, Constant Current, Constant Voltage).
