Bài tập đồ thị chuyển động thẳng biến đổi đều

Đồ thi vận tốc thời gian (v-t) của chuyển động thẳng biến đổi đều

Bài tập đồ thị chuyển động thẳng biến đổi đều 35

Đồ thị \[tOv\] là đường thẳng xiên góc, bắt đầu từ vị trí \[\left( t=0,v={{v}_{o}} \right)\], hướng lên nếu \[a>0\], hướng xuống nếu \[a<0\]. Đồ thị \[v-t\] của hai vật có cùng vận tốc thì song song.

Đoạn AB:

Chuyển động chậm dần đều.
Vận tốc ban đầu: \[{{v}_{o}}\].
Gia tốc: \[a=\dfrac{{{v}_{B}}-{{v}_{o}}}{{{t}_{2}}-{{t}_{1}}}\]. Nếu cho góc
\[\alpha \] thì \[a=\tan \alpha \].
Quãng đường đi là diện tích hình phẳng
giới hạn bởi hình thang ABEO.

Đoạn BC:

Chuyển động nhanh dần đều.
Vận tốc ban đầu là \[{{v}_{B}}\] và gia tốc \[a=\dfrac{{{v}_{C}}-{{v}_{B}}}{{{t}_{3}}-{{t}_{2}}}\], nếu cho góc \[\beta \] thì \[a=\tan \beta \].
Quãng đường đi là diện tích hình phẳng giới hạn bởi hình thang BCFE.

Đoạn CD:

Chuyển động thẳng đều (vận tốc \[{{v}_{C}}={{v}_{D}}\] không thay đổi theo thời gian).
Gia tốc \[a=0\] và quãng đường đi là diện tích hình phẳng giới hạn bởi hình chữ nhật CDGF.

Đồ thị gia tốc – thời gian của chuyển động thẳng biến đổi đều

là đường thẳng song song với trục Ot:

Nằm trên nếu .
Nằm dưới nếu .

Bài tập đồ thị chuyển động thẳng biến đổi đều 37

Đồ thị tọa độ – thời gian của chuyển động thẳng biến đổi đều

Đồ thị tọa độ – thời gian: là đường cong (nhánh hyperbol) bắt đầu từ vị trí , bề lõm hướng lên nếu , bề lõm hướng xuống nếu .

Bài tập đồ thị chuyển động thẳng biến đổi đều 39

Bài 1. Một chuyển động thẳng có đồ thị vận tốc – thời gian như hình vẽ.

Bài tập đồ thị chuyển động thẳng biến đổi đều 41

a/ Mô tả tính chất chuyển động của vật này.

b/ Các đoạn thẳng OC, OD và OE trên các trục tọa độ tương ứng với những đại lượng nào ?

c/ Sau bao nhiêu giây thì vật thứ ba sẽ dừng lại ?

d/ Dựa vào các đồ thị \[\left( 1 \right),\left( 2 \right),\left( 3 \right)\]. Hãy xác định gia tốc chuyển động của các vật ?

ĐS: a/ \[t=3\left( s \right)\]. b/ \[{{a}_{\left( 1 \right)}}={{a}_{\left( 2 \right)}}=1\left( m\text{/}{{s}^{2}} \right),\text{ }{{a}_{\left( 3 \right)}}=-2\left( m\text{/}{{s}^{2}} \right)\].

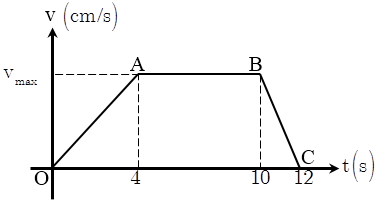

Bài 2. Một chất điểm chuyển động thẳng có đồ thị vận tốc – thời gian như hình vẽ bên.

Bài tập đồ thị chuyển động thẳng biến đổi đều 43

a/ Tính gia tốc của chất điểm trong mỗi giai đoạn ?

b/ Lập phương trình chuyển động của chất điểm trong mỗi giai đoạn ?

c/ Tính quãng đường chất điểm chuyển động trong \[10\left( s \right)\] ?

d/ Vẽ đồ thị tọa độ – gia tốc theo thời gian ?

ĐS: \[{{a}_{OA}}=5\left( cm\text{/}s \right),{{a}_{AB}}=0,{{a}_{BC}}=-2,5\left( cm\text{/}{{s}^{2}} \right)\].

Bài 3. Một chất điểm chuyển động thẳng có đồ thị vận tốc – thời gian như hình vẽ bên.

Bài tập đồ thị chuyển động thẳng biến đổi đều 45

Xác định loại chuyển động ứng với mỗi đoạn của đồ thị và xác định gia tốc tương ứng. Lập phương trình vận tốc ứng với từng đoạn trên đồ thị. Tính quãng đường vật đã đi ?

ĐS: \[{{a}_{AB}}=2\left( m\text{/}{{s}^{2}} \right)\], \[{{s}_{AB}}=800\left( m \right)\].

\[{{a}_{BC}}=0\], \[{{s}_{BC}}=1200\left( m \right)\].

\[{{a}_{CD}}=-1,5\left( m\text{/}{{s}^{2}} \right)\], \[{{s}_{CD}}=1200\left( m \right)\] và \[\sum{s=3200\left( m \right)}\].

Bài 4. Đồ thị vận tốc thời gian của một vật chuyển động như hình vẽ bên.

Bài tập đồ thị chuyển động thẳng biến đổi đều 47

a/ Nêu tính chất chuyển động của mỗi giai đoạn ?

b/ Lập phương trình vận tốc cho mỗi giai đoạn ?

ĐS: \[\left\{ \begin{matrix}
& {{v}_{AB}}=10+0,5t\text{ }\left( 0\le t\le 10 \right) \\
& {{v}_{BC}}=15 \\
& {{v}_{CD}}=15-0,5\left( t-30 \right);\text{ }\left( 30\le t\le 60 \right) \\
\end{matrix} \right.\]

Bài 5. Cho đồ thị vận tốc – thời gian của hai ô tô như hình vẽ.

Bài tập đồ thị chuyển động thẳng biến đổi đều 49

a/ Xác định loại chuyển động ? Lập công thức tính vận tốc ?

b/ Ý nghĩa giao điểm của hai đồ thị ?

ĐS: \[\left\{ \begin{matrix}
& {{v}_{1}}=10+2t\text{ }\left( t\ge 0 \right) \\
& {{v}_{2}}=30-2t \\
\end{matrix} \right.\]

Bài 6. Một người ngồi trên xe trượt tuyết xuống một dốc dài \[40\left( m \right)\] mất \[10\left( s \right)\] khi đến chân dốc, sau đó đà trượt đưa xe đi thêm \[20\left( m \right)\] nữa trên đường nằm ngang mới dừng lại. Xem các chuyển động là biến đổi đều.

a/ Tính vận tốc tại chân dốc ? Biết vận tốc lúc bắt đầu trượt bằng 0.

b/ Gia tốc trên mỗi đoạn đường ?

c/ Thời gian chuyển động ?

d/ Vẽ đồ thị vận tốc – gia tốc theo thời gian.

ĐS: \[8\left( m\text{/}s \right);\text{ }0,8\left( cm\text{/}{{s}^{2}} \right);\text{ }1,6\left( cm\text{/}{{s}^{2}} \right);\text{ }15\left( s \right)\].

Bài 7. Đồ thị vận tốc thời gian của một vật chuyển động như hình vẽ bên.

Bài tập đồ thị chuyển động thẳng biến đổi đều 51

a/ Lập các phương trình vận tốc ?

b/ Tính quãng đường vật đã đi được ?

ĐS: \[\left\{ \begin{matrix}
& {{v}_{AB}}=30 \\
& {{v}_{BC}}=30-15\left( t-2 \right);\text{ }\left( 2\le t\le 4 \right) \\
& {{v}_{CD}}=10\left( t-4 \right);\text{ }\left( 4\le t\le 8 \right) \\
\end{matrix} \right.\]

Bài 8. Một chất điểm chuyển động thẳng có đồ thị vận tốc – thời gian như hình vẽ. Trong suốt quá trình chuyển động, vận tốc trung bình là \[9\left( m\text{/}s \right)\].

Bài tập đồ thị chuyển động thẳng biến đổi đều 53

a/ Tính gia tốc chuyển động của chất điểm trong mỗi giai đoạn ?

b/ Lập phương trình chuyển động của chất điểm trong mỗi giai đoạn ?

c/ Vẽ đồ thị tọa độ – gia tốc theo thời gian ?

ĐS: \[{{a}_{OA}}=3\left( m\text{/}{{s}^{2}} \right);\text{ }{{a}_{AB}}=0;\text{ }{{a}_{BC}}=-6\left( m\text{/}{{s}^{2}} \right)\].
