1/ Các tia đặc biệt

  • Tia tới quang tâm O của thấu kính thì truyền thẳng
  • Tia song song với trục chính cho tia ló hoặc đường kéo dài của tia ló đi qua tiêu điểm chính F’
  • Tia tới (hoặc đường kéo dài của tia tới) qua tiêu điểm chính F cho tia ló song song với trục chính.

2/ Vật thật, ảnh thật thì ngược chiều (khác bên thấu kính). Vật thật, ảnh ảo thì cùng chiều khác bên thấu kính.

3/ Vật thật, ảnh thật thì vẽ nét liền, ảnh ảo vẽ bằng nét đứt. Tia sáng vẽ bằng nét liền, có dấu mũi tên chỉ chiều truyền của tia sáng.

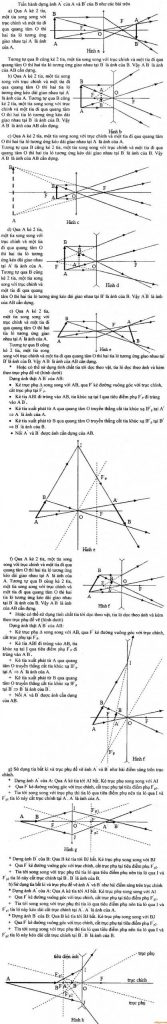

4/ Bảng nhận biết thấu kính qua ảnh thu được.

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 31

Video bài giảng xác định vị trí của thấu kính bằng phép vẽ

Bài tập thấu kính hội tụ, thấu kính phân kì, dạng bài tập vẽ hình

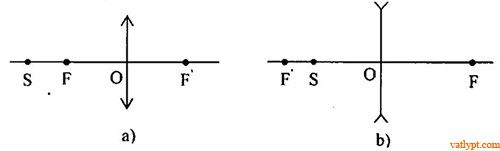

Bài tập 1. Trình bày cách vẽ và vẽ hình để xác định vị trí ảnh S’ của điểm sáng S trong các trường hợp sau.

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 33

Spoiler

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 35

[collapse]

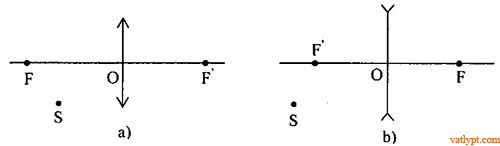

Bài tập 2. Trình bày cách vẽ và vẽ hình để xác định vị trí ảnh S’ của điểm sáng S trong các trường hợp sau.

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 37

Spoiler

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 39

[collapse]

Bài tập 3. Cho vật sáng AB có dạng đoạn thẳng AB, A nằm trên trục chính và cách quang tam O như hình. Hãy dựng ảnh của vật AB qua thấu kính, nói rõ cách dựng.

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 41

Spoiler

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 43

[collapse]

Bài tập 4. Hãy trình bày cách vẽ hình ảnh A’B’ của vật sáng AB trong các trường hợp sau

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 45

Spoiler

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 47

[collapse]

Bài tập 5. Trình bày cách vẽ ảnh A’B’ của vật sáng AB trong các trường hợp sau.

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 49

Spoiler

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 51

[collapse]

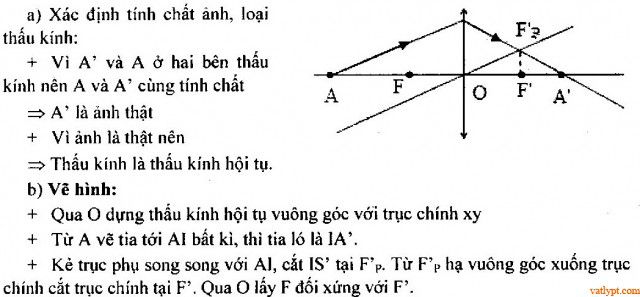

Bài tập 6. Trong hình xy là trục chính O là quang tâm, A là điểm sáng, A’ là ảnh của A

a/ Hãy xác định: tính chất ảnh, loại thấu kính.

b/ Bằng phép vẽ hãy xác định vị trí các tiêu điểm chính.

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 53

Spoiler

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 55

[collapse]

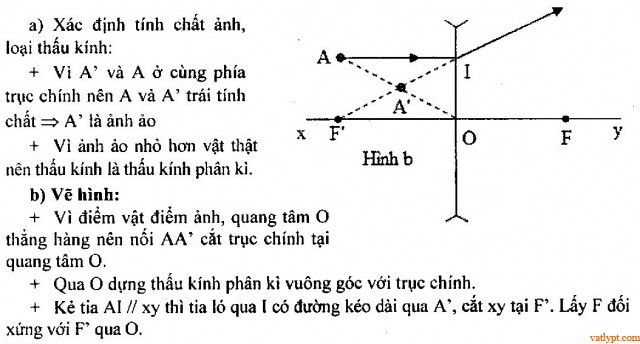

Bài tập 7. Trong hình xy là trục chính, O là quang tâm, A là điểm sáng, A’ là ảnh của A.

a/ Hãy xác định: tính chất ảnh, loại thấu kính.

b/ Bằng phép vẽ hãy xác định vị trí các tiêu điểm chính

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 57

Spoiler

Bài tập thấu kính mỏng dạng bài quang hình học thấu kính 59

[collapse]
